耐热铝合金绞线(NRLH60J NRLH58J)

一、产品介绍
　 耐热铝合金导线是用耐热铝合金圆线和镀锌钢线绞合而成的导线。随着国民经济的快速发展和人民生活水平的不断提高，对电力的需求急剧增长，输电线路日益向大容量方向发展，这就要求导线的输电容量。耐热铝合金作为一种性能良好的特种导线，在我国城网增容改造、变电站建设以及一般线路上具有良好优势。
　 二、特性（与普通钢芯铝绞线相比）
　 1、长期工作温度150℃，短时温度可达180℃，从而连续容许载流量为同规格普通导线的1.5~1.6倍。
　 2、常温下，与普通铝线有着相同的强度，高温运行机械强度保持率能保持在90%以上。
　 3、无论在常温还是在高温，与普通铝线相比均保持有相同程度的蠕变特性。
　 4、经实验室盐雾试验和室外大气暴露试验，两种无大的差别。
　 三、使用场合
　 1、特别适合作变电站、发电厂等大电流输送用母线，可节约工程投资。
　 2、在城网线路扩容改造工程中，尤其在线路走廊狭窄地区，只需更换相近截面规格的导线，基本上不需要更换铁塔，即能满足强度和导线对地驰度的要求。
　 3、在双回路线路中，还可短时承载另一回路的载流量，便于一个回路发生事故时的抢修和维护。
　 4、在新线路上，采用耐热铝合金导线使线路结构简化，金具及零部件数量减少，对线路的安全运行有很大好处。
　 四、型号
　 耐热铝合金导线的型号为 NRLH58J，
　 五、规格
　 耐热铝合金导线的规格用耐热铝合金线的截面积和钢芯的截面积表示。面积单位为mm2。耐热铝合金导线可生产规格35～800 mm2，钢芯耐热铝合金导线可生产规格95～1440 mm2。
　 三、执行标准
　 1、耐热铝合金导线用耐热铝合金圆线执行Q/ZL3-2008标准。
　 2、耐热铝合金导线用镀锌钢丝执行GB/T 3428-2002标准(等同采用IEC 60888：1987标准)。
　 3、耐热铝合金导线产品执行Q/ZL 4-2008标准。
IACS耐热铝合金绞线概述：
　IACS耐热铝合金绞线是耐热铝合金架空绞线。华伦线缆公司于2008年引进德国西马克铝合金杆连铸连轧设备，采用上海鸿得利高速拉丝机，时效匀质工艺，保证了耐热铝合金绞线产品质量稳定和高生产
　58%IACS耐热铝合金绞线简介
　耐热铝合金导线是通过提高长期工作温度的方法提高线路的传输电流，从而达到输电线路增容扩容的目的。通常纯铝导线长期在高温下运行会逐渐丧失部分强度，降低导线的拉断力，安全程度降低。耐热铝合金导线是在纯铝中加入合金元素，使其在高温下长期工作仍能保持原始的抗拉强度的 90%以上。作为一种性能良好的特种导线，耐热铝合金架空导线在我国城网增容改造、变电站建设以及一般线路上具有良好优势。
　耐热铝合金单线根椐导电率分为 58%IACS和60%IACS两种。
 耐热铝合金架空导线分为耐热铝合金绞线和高强度钢芯耐热铝合金绞线。
　58%IACS耐热铝合金绞线规格范围：
　耐热铝合金绞线： 35mm2～800mm2
　高强度钢芯耐热铝合金绞线：95/20 mm2～1440/120 mm2
58%IACS耐热铝合金绞线特性
　长期工作温度150℃，短时温度可达180℃。连续容许载流量为同规格普通导线的1.5～1.6倍。
　常温下，与普通铝线有着相同的强度，高温运行机械强度保持率能保持在90%以上。
　无论在常温还是在高温，与普通铝线相比均保持有相同程度的蠕变特性。
　经实验室盐雾试验和室外大气暴露试验，两种无大的差别。
58%IACS耐热铝合金绞线使用场合
　特别适合作变电站、发电厂等大电流输送用母线，可节约工程投资。
　在城网线路扩容改造工程中，尤其在线路走廊狭窄地区，只需更换相近截面规格的导线，基本上不需要更换铁塔，即能满足强度和导线对地驰度的要求。
　在双回路线路中，还可短时承载另一回路的载流量，便于一个回路发生事故时的抢修和维护。
　在新线路上，采用耐热铝合金导线使线路结构简化，金具及零部件数量减少，对线路的安全运行有很大好处。
58%IACS耐热铝合金绞线型号
58% (60%)IACS耐热铝合金绞线 NRLH58J、NRLH60J型

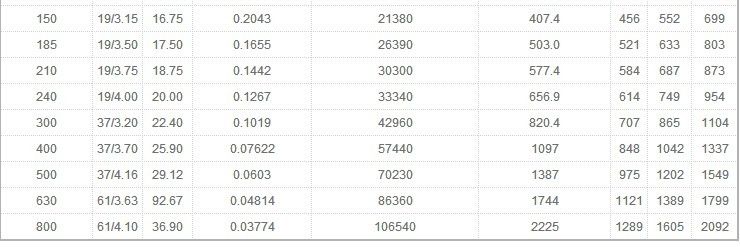

注：NRLH60GJ绞线电阻为同截面NRLH58GJ型绞线的电阻除以1.03449。
  60%IACS耐热铝合金绞线的载流量为相同规格58%IACS的载流量的1.0171倍。
　载流量计算条件：环境温度为40℃，风速为0.5m/s，日照强度为1000W/m2，辐射西数为0.9，吸热系数为0.9
